光缆系列气吹微缆> 层绞式PE护套微缆(24-288芯)

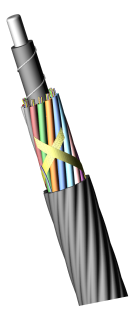

层绞式PE护套微缆(24-288芯)详情
\ 产品介绍
       汇源从2003年开始致力于气吹光缆的研发与生产,至今已能生产出多种规格且性能优异的气吹微型光缆,形成了以气吹微型光缆和气送强化光纤单元为主的产品系列,其中气送微型光缆又分为中心管式和层绞式两种结构。
汇源气吹微缆在与全球几家知名厂商产品的多次对比测试中,各项性能均处于领先地位,在使用过程中也受到国外用户的一致好评。截至2015年,汇源已出口微缆20000km,国内供货近5000km。

\ 特点/优势
-- 结构优化设计,具有最佳的容纤率;
-- 光纤余长精确控制,光缆性能稳定;
-- 干式缆芯阻水,低碳环保;
-- 护套表面创新设计,增强气吹性能。
\ 执行标准
如果没有特殊说明,光缆及光纤的各项执行标准都满足或优于如下提供的标准。
    光纤 …… ITU-T G.652D、IEC 60793-2-50
光缆 …… IEC 60794-5、IEC 60794-1-2
          YD/T 1460-2006



\产品参数
◆ 微缆截面图

◆ 技术参数

微缆型号 GCYFY-xxF
光纤芯数 24 36 48 60 72 96 144 216 288
松套管数量 2 3 4 5 6 8 12 18 24
填充绳数量 4 3 2 1 0 0 0 0 0
单根松套管最大装纤量 12
阻水方式 FRP或PE垫层 阻水纱阻水
缆芯表面 阻水纱阻水
HDPE外护套厚度 标称: 0.50mm,  平均: 0.45mm,  最小: 0.40mm
标称外径 5.3 mm 6.2 mm 7.9 mm 7.9mm 9.4mm
大约重量 25 kg/km 35 kg/km 57 kg/km 55g/km 78g/km
最大拉力 500N 1000N 1000N 500N 1000N
最大压扁力 800N/100mm
允许最小静态/动态弯曲半径 10倍 / 20倍微缆外径
适用温度范围 贮存 -40~+70℃;  安装 -10~+40℃;  运行 -40~+70℃
光缆寿命(估值) 25年
 \基本性能
◆ 衰减指标

光纤类型 SM G652B/D、G657系列
光纤衰减 ≤0.35dB/km @1310nm, ≤0.22dB/km @1550nm
◆ 气送性能
测试设备 适于气送的管道型号及对应的典型气送长度
波立门特:PR-140, MiniJet-400 等, 气压:15bar 光纤芯数 微管型号
8.0/10.0mm
微管型号
10.0/12.0mm
微管型号
12.0/14.0mm
 24~72 芯 1500m 2000m /
96芯 1500m 2000m /
144芯 / 1500m 2000m
216芯 / 1200m 1600m
288芯 / / 1500m
◆ 机械性能
项目 测试引用标准 测试结果 测试参数
拉伸 IEC 60794-1-2-E1
(GB/T 7424.2-E1)
 光纤应变(%) 附件衰减(dB) 短期测试拉力为最大拉力,
长期测试拉力为1/3最大拉力
短期 ≤ 0.3
长期 ≤ 0.1
短期:△<0.1,
去除应力后无明显应变;
长期:无明显
压扁力   IEC 60794-1-2-E3
(GB/T 7424.2-E3)
短期压扁力:<0.10;
长期压扁力:无明显
去除应力后,光纤无明显残余附加衰减,
护套表面无可见开裂
短期测试压力:800N
长期测试压力:400N
反复弯曲
试验
IEC 60794-1-2-E6
(GB/T 7424.2-E6)
测试后:光纤无明显残余附件衰减;
护套无目力可见开裂
弯曲半径=20倍微缆直径
负载=50N
弯曲次数:30
扭转试验 IEC 60794-1-2-E7
(GB/T 7424.2-E7)
测试后:光纤不断裂和护套无目力可见开裂,
应力消除后,无明显残余附加衰减
扭转角度:±180º
负载=50N
扭转次数:10
卷绕试验 IEC 60794-1-2-E11A
(GB/T 7424.2-E11A)
测试后:光纤不断裂和护套无目力可见开裂 心轴直径=20倍微缆直径
密绕圈数=10
循环次数=5
                      以上所有的结果都是在1550nm波长处测试
◆ 环境性能
项目 测试方法 测试结果
温度性能 IEC 60794-1-2-F1 光纤附加衰减(1550nm)
≤0.10 dB/km,
恢复室温后光纤无明显残余附加衰减
渗水性能 IEC 60794-1-2-F5B 1m水高,3m缆,
24小时后,微缆另一端无水渗出
滴流性能 IEC 60794-1-2-E14 微缆在70℃的环境温度下保持24小时
微缆无填充复合物和涂覆复合物等滴出
\  订货信息
  • 光纤色谱

NO.

1

2

3

4

5

6

7

8

9

10

11

12

Color

绿

粉红

青绿














  • 松套管色谱 (松套管的色谱也可按照客户需求配置)

NO.

1

2

3

4

5

6

7

8

9

10

11

12

Color

绿

粉红

青绿














24~72 芯松套管色谱:1~6 号颜色,  96芯松套管色谱:1~8号颜色,   144 松套管色谱:1~12号颜色
◆  填充绳色谱
所有填充绳色谱均为本色。
◆  缆芯绞合方式:SZ绞合
◆ 护套色谱:黑色
◆  光缆印字
HuiYuan  光缆型号光纤数量及光纤型号  单根松套管中光纤数量×松套管数量    [月份-年份]  =计米长度=

字样式:  HuiYuan  GCYFY-48B1.3或G652D  12×4    [08-16]  =0000m=
 ◆ 光缆交货段长
标准段长: 2km、4km、6km、8km ,光缆计米误差 -1%~+3% 。

芯数 段长
(m)
盘具尺寸
Φ×W
(mm)
包装尺寸
L×W ×H
(mm)
重量
(毛重)
(kg)
12~72芯 2000 Φ600×450 640×450×805 95
4000 Φ700×570 740×570×905 160
6000 Φ800×570 840×570×1005 230
8000 Φ800×750 840×750×1005 280

96芯 2000 Φ600×570 640×570×805 120
4000 Φ800×570 840×570×1005 220
6000 Φ800×750 840×750×1005 300
8000 Φ900×750 940×750×1105 390

144芯 2000 Φ800×570 840×570×1005 190
4000 Φ900×750 940×750×1105 330
6000 Φ1000×750 1050×750×1315 480
◆ 光缆包装
采用木盘或层板盘包装。
