常规中心管式微缆(2-24芯)详情
\ 产品介绍
      汇源从2003年开始致力于气吹光缆的研发与生产,至今已生产出多种规格且性能优异的气吹微型光缆,形成了以气吹微型光缆和气送强化光纤单元为主的产品系列,其中气吹微型光缆又分为中心管式和层绞式两种结构。
汇源气吹微缆在与全球几家知名厂商产品的多次对比测试中,各项性能均处于领先地位,在使用过程中也受到国外用户的一致好评。截至2015年,汇源已出口微缆20000km,国内供货近5000km。

\ 特点/优势
-- 特殊复合材料松套管,降低低温套管回缩;
-- 光纤余长精确控制,光缆性能稳定;
-- 独特工艺控制,杜绝气吹中护套起皱现象;
-- 高密度聚乙烯外护套,提高气吹距离。
\ 执行标准
如果没有特殊说明,光缆及光纤的各项执行标准都满足或优于如下提供的标准。
    光纤……ITU-T G.652D、IEC 60793-2-50
光缆……IEC 60794-5、IEC 60794-1-2
        YD/T 1460-2006





\ 产品参数
◆ 微缆截面图

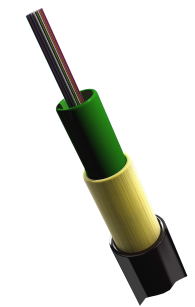

1. 着色光纤 2. 纤膏 3. 松套管
4. 非金属增强纱 5. HDPE 外护套
◆ 技术参数
微缆型号 GCYFXY-XB1.3
光纤芯数 2~12 14~24
HDPE 外护套厚度 标称:0.50mm, 最小:0.40mm
标称外径 4.0mm 4.5mm
大约重量 12 kg/km 16 kg/km
最大拉力 120N 150N
最大压扁力 1000N/100mm
允许最小静态弯曲半径 10倍光缆外径
允许最小动态弯曲半径 20倍光缆外径
适用温度范围 贮存  -40~+60℃; 安装  -10~+40℃; 运行  -30~+50℃
光缆寿命(估值) 25年

\基本性能
衰减指标
光纤类型 SM G652B/D、G657系列
光纤衰减 ≤0.35dB/km @1310nm, ≤0.22dB/km @1550nm
气吹性能
测试设备 适于气送的管道型号及对应的典型气送长度
波立门特:PRM-196 , PR140 等.
气压:15bar
光纤芯数 微管型号
5.5/7.0mm
微管型号
8.0/10.0mm
  2~12 芯 1000m 1500m
 14~24 芯 800m 1300m
机械性能
项目 测试引用标准 测试结果 备注
拉伸 IEC 60794-1-2-E1
(GB/T 7424.2-E1)
 光纤应变(%) 附件衰减(dB) 短期测试拉力为最大拉力,
长期测试拉力为1/3最大拉力
短期 ≤0.3
长期 ≤0.1
短期:△≤0.1,
去除应力后无明显应变;
长期:无明显
压扁力   IEC 60794-1-2-E3
(GB/T 7424.2-E3)
短期压扁力:附加衰减 ≤0.05;
长期压扁力:无明显

去除应力后,光纤无明显残余附加衰减,
护套表面无可见开裂
短期测试压力:1000N
长期测试压力:600N
反复弯曲
试验
IEC 60794-1-2-E6
(GB/T 7424.2-E6)
测试后:光纤无明显残余附件衰减;
护套无目力可见开裂
弯曲半径=20倍微缆直径
负载=30N
弯曲次数:25
扭转试验
IEC 60794-1-2-E7
(GB/T 7424.2-E7)
测试后:光纤不断裂和护套无目力可见开裂,
应力消除后,无明显残余附加衰减
扭转角度:±180º
负载=40N
扭转次数:5
卷绕试验 IEC 60794-1-2-E11A
(GB/T 7424.2-E11A)
测试后:光纤不断裂和护套无目力可见开裂 心轴直径=20倍微缆直径
密绕圈数=10
循环次数=5
以上所有的结果都是在1550nm波长处测试
环境性能
项目 测试方法 测试应达到的指标
温度性能 IEC 60794-1-2-F1 光纤附加衰减(1550nm)
≤0.1 dB/km
渗水性能 IEC 60794-1-2-F5B 1m水高,3m缆,24小时后,微缆另一端无水渗出
滴流性能 IEC 60794-1-2-E14 微缆在70℃的环境温度下保持24小时
微缆无填充复合物和涂覆复合物等滴出


\ 订货信息
 光纤色谱(可根据客户要求生产)

NO.

1

2

3

4

5

6

7

8

9

10

11

12

Color

绿

粉红

青绿















<色谱>1324号光纤采用黑色单环标识,色环间距100mm

NO.

13

14

15

16

17

18

19

20

21

22

23

24

Color

绿

本色

粉红

青绿



 ▋

 ▋

 ▋



 ▋

 ▋

 ▋

 ▋

 ▋

 ▋

 ▋

 ▋

护套色谱:黑色(可根据客户要求生产)
光缆印字
 光缆交货段长
标准段长: 2km、4km,光缆计米误差 -1%~+3% 。


光纤芯数 段长
m
盘具尺寸
Φ×W
(mm)
包装尺寸
H×L×W
(mm)
2~12 芯 2000 500×450 540×450×705
4000 600×450 640×450×805

14~24 芯 2000 600×450 640×450×805
4000 700×570 740×570×905
 光缆包装
采用木盘或层板盘包装。
