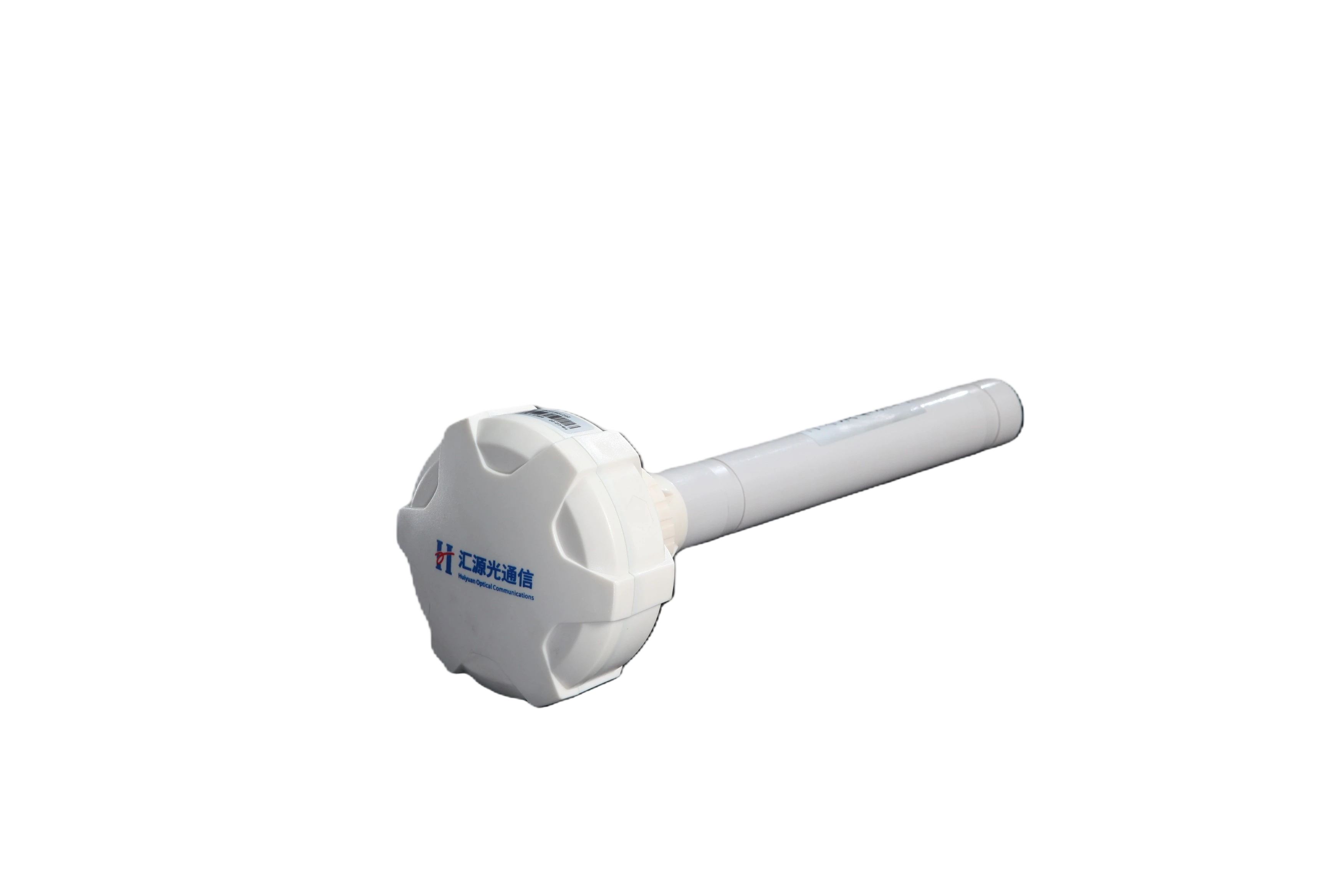

MIT-BDCZ30
北斗三号短报文通信定位终端
MIT-BDCZ30是我司专为数据传输而研制的机型，采用北斗三号收发天线及模块、核心主板一体化设计，集成了RDSS、RNSS天线、射频收发电路、功放电路、基带电路等，该产品集成度高、功耗低，配有专用的固定支架，安装使用十分方便。为适应海上、沙漠、野外等恶劣环境，一体机的设计充分考虑了防水、防盐雾、防腐蚀等要求。目前已经在电力、气象、水利数据采集及传输，渔业船位监控和救援系统中得到广泛应用。
功能特点
技术参数
功能特点
—— 全天候的北斗三号双向报文通信：支持北三短报文，防护性能优异，通信稳定可靠；
—— 北斗定位功能：支持北斗主流定位频段，定位快速精准；
—— 数据接口扩展性强：标配常用串口，可拓展蓝牙、4G 等多种功能；
—— 高集成化：天线主机一体化设计，集成核心模块，体积小巧轻便；
—— 支持定制特殊应用类型终端：多版本可选，支持功能定制，适配多行业场景。
技术参数
|
GNSS性能 |
接收频率 |
BDS_B1 ＆ GPS_L1 |
|
定位精度 |
水平：≤5米（CEP 50%，PDOP≤4） |
|
|
测速精度 |
0.2m/s |
|
|
捕获灵敏度 |
≤-133dBm |
|
|
跟踪灵敏度 |
≤-147dBm |
|
|
首次定位时间 |
冷启动：≤60s |
|
|
热启动：≤5s |
||
|
接口协议 |
NMEA0183 |
|
|
区域短报文通信 |
接收与发射频率 |
接收信号频率：S2C |
|
发射信号频率：Lf1、Lf2 |
||
|
接收灵敏度 |
-153dBW（数据段24kbps信息帧） |
|
|
双向零值 |
1ms±10ns |
|
|
发射EIRP值 |
≤13dBW（仰角20-90°，方位角0-360°） |
|
|
发射信号频率准确度 |
≤5×10-7（发送入站信号中心频率与标称频率的偏差） |
|
|
同时接收通道数 |
≥4 |
|
|
通道时差测量误差 |
≤5ns（1∂） |
|
|
通信定位成功率 |
≥95% |
|
|
报文长度 |
北斗三号区域：1000个汉字（最大） |
|
|
4G（全网）通信 |
网络制式 |
LTE-FDD：B1/B3/B5/B8 |
|
LTE-TDD：B34/B38/B39/B40/B41 |
||
|
数据传输等级 |
CAT.1 |
|
|
蓝牙 |
协议 |
BLE4.2 |
|
结构特性 |
主机尺寸（L×W×H） |
Φ119mm*117mm |
|
颜色 |
白色 |
|
|
重量 |
＜500g |
|
|
环境适应性 |
工作温度 |
-25~+70℃（SIM卡推荐温度） |
|
存储温度 |
-40~+85℃ |
|
|
防护特性 |
IP67 |
|
|
电源特性 |
输入电压范围 |
DC：9V~36V@15W（防反接） |
|
可靠性 |
MTBF＞25000h |
|
