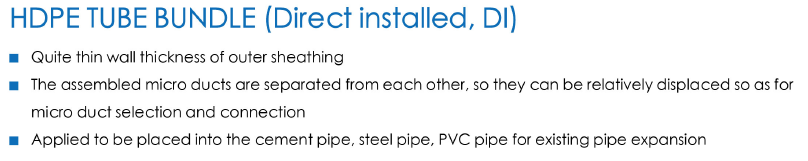

直装集束管

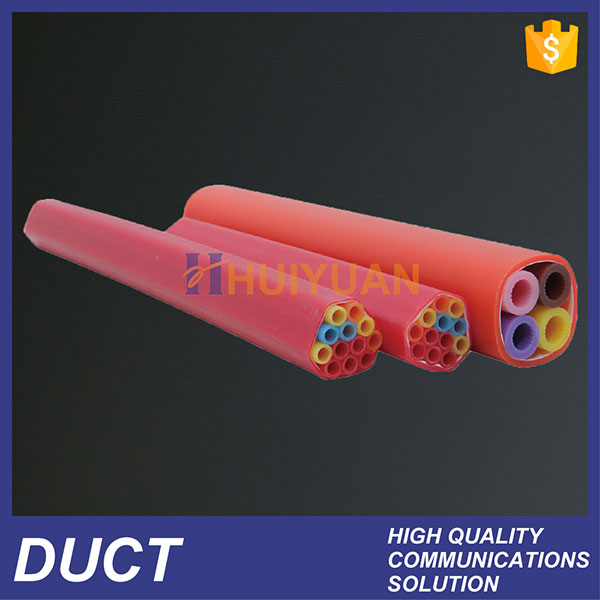

将一孔或数孔微管按照一定的方式排列组合，外层包覆聚乙烯护套，构成集束管，可以在有限的空间内容纳更多的管孔数量。具有相对较薄的护套层壁厚，典型值为1.7mm。一般可应用于穿放进水泥管、钢管、PVC管内进行现有管孔扩容。

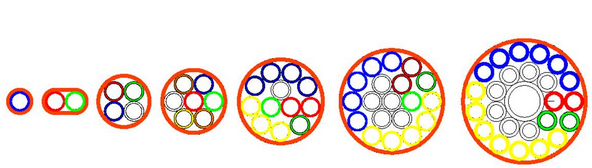

常用直装集束管配置：
| 直装集束管（DI） |
微管规格 |
微管孔数配置 |
| |
5/3.5mm |
1、2、4、7、12、19、24、26 |
| |
10/8mm |
1、2、4、7 |
| |
12/10mm |
1、2、4、7 |

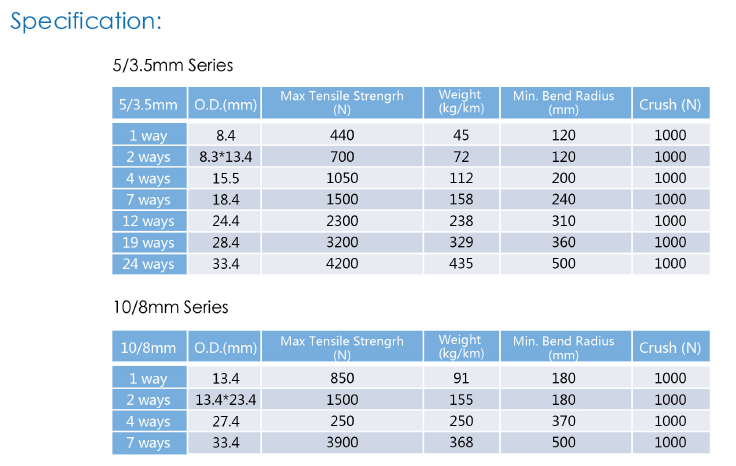

性能参数：5mm系列
| 5/3.5mm |
外径 mm |
最大牵引负荷 N |
重量 kg/km |
最小弯曲半径 mm |
抗压负荷 mm |
| 1孔 |
8.4 |
440 |
45 |
120 |
1000 |
| 2孔 |
8.3*13.4 |
700 |
72 |
120 |
1000 |
| 4孔 |
15.5 |
1050 |
112 |
200 |
1000 |
| 7孔 |
18.4 |
1500 |
158 |
240 |
1000 |
| 12孔 |
24.4 |
2300 |
238 |
310 |
1000 |
| 19孔 |
28.4 |
3200 |
329 |
360 |
1000 |
| 26孔 |
33.4 |
4200 |
435 |
500 |
1000 |
性能参数：10/8mm系列
| 10/8mm |
外径 mm |
最大牵引负荷 N |
重量 kg/km |
最小弯曲半径 mm |
抗压负荷 mm |
| 1孔 |
13.4 |
850 |
91 |
180 |
1000 |
| 2孔 |
13.4*23.4 |
1500 |
155 |
180 |
1000 |
| 4孔 |
27.4 |
2500 |
250 |
370 |
1000 |
| 7孔 |
33.4 |
3900 |
368 |
500 |
1000 |

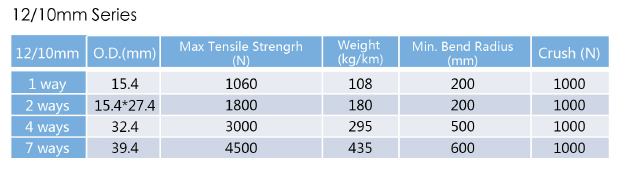

性能参数：12/10mm系列
| 12/10mm |
外径 mm |
最大牵引负荷 N |
重量 kg/km |
最小弯曲半径 mm |
抗压负荷 mm |
| 1孔 |
15.4 |
1060 |
108 |
200 |
1000 |
| 2孔 |
15.4*27.4 |
1800 |
180 |
200 |
1000 |
| 4孔 |
32.4 |
3000 |
295 |
500 |
1000 |
| 7孔 |
39.4 |
4500 |
435 |
600 |
1000 |
|
