直埋集束管
将一孔或数孔微管按照一定的方式排列组合，外层包覆双层聚乙烯护套，构成集束管，可以在有限的空间内容纳更多的管孔数量。
具有相对较厚的护套层壁厚，典型值为3.4mm。

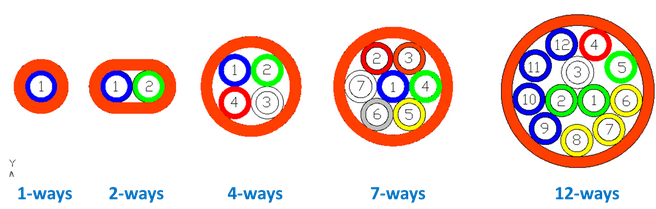

常用直埋集束管配置：
| 直埋集束管（DI） |
微管规格 |
微管孔数配置 |
| |
5/3.5mm |
1、2、4、7、12、19、24、26 |
| |
10/8mm |
1、2、4、7 |
| |
12/10mm |
1、2、4、7 |

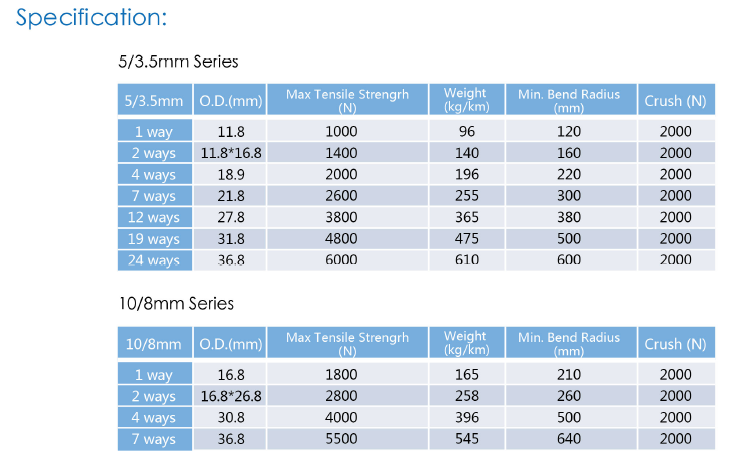

性能参数：5mm系列
| 5/3.5mm |
外径 mm |
最大牵引负荷 N |
重量 kg/km |
最小弯曲半径 mm |
抗压负荷 mm |
| 1孔 |
11.8 |
1000 |
96 |
120 |
2000 |
| 2孔 |
11.8*16.8 |
1400 |
140 |
160 |
2000 |
| 4孔 |
18.9 |
2000 |
196 |
220 |
2000 |
| 7孔 |
21.8 |
2600 |
255 |
300 |
2000 |
| 12孔 |
27.8 |
3800 |
365 |
380 |
2000 |
| 19孔 |
31.8 |
4800 |
475 |
500 |
2000 |
| 26孔 |
36.8 |
6000 |
610 |
600 |
2000 |
性能参数：10/8mm系列
| 10/8mm |
外径 mm |
最大牵引负荷 N |
重量 kg/km |
最小弯曲半径 mm |
抗压负荷 mm |
| 1孔 |
16.8 |
1800 |
165 |
210 |
2000 |
| 2孔 |
16.8*26.8 |
2800 |
258 |
260 |
2000 |
| 4孔 |
30.8 |
4000 |
396 |
500 |
2000 |
| 7孔 |
36.8 |
5500 |
545 |
640 |
2000 |

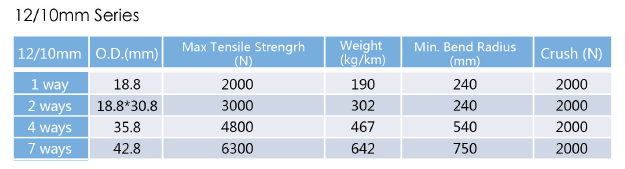

性能参数：12/10mm系列
| 12/10mm |
外径 mm |
最大牵引负荷 N |
重量 kg/km |
最小弯曲半径 mm |
抗压负荷 mm |
| 1孔 |
18.8 |
2000 |
190 |
240 |
2000 |
| 2孔 |
18.8*30.8 |
3000 |
302 |
240 |
2000 |
| 4孔 |
35.8 |
4800 |
467 |
540 |
2000 |
| 7孔 |
42.8 |
6300 |
642 |
750 |
2000 |
|
